1. Introduction
Les réseaux de portes programmables in situ (FPGA) offrent un mélange convaincant de flexibilité, de performances et d'efficacité énergétique pour l'accélération des calculs. Cependant, leur adoption dans le Calcul Haute Performance (HPC) a été entravée par la complexité de programmation et les défis d'optimisation des performances. Cet article aborde cette lacune en présentant une optimisation complète de l'accélérateur d'inférence open-source de Tensil AI. En utilisant ResNet20 entraîné sur le jeu de données CIFAR comme référence, la recherche démontre comment des améliorations synergiques dans la conception matérielle, l'utilisation de la mémoire (Xilinx Ultra RAM) et les stratégies de compilation peuvent débloquer des performances d'inférence significatives sur FPGA, les rendant plus viables pour des applications HPC exigeantes comme le traitement d'images en temps réel.
2. Méthodologie & Conception du Système
Le cœur de ce travail est une approche d'optimisation multidimensionnelle ciblant le pipeline d'inférence sur FPGA.
2.1 Optimisation de la Conception Matérielle
La conception exploite l'architecture parallèle des FPGA pour accélérer les opérations des réseaux de neurones convolutifs (CNN). Les optimisations clés incluent un mappage efficace des couches de ResNet20 aux ressources matérielles, la maximisation de la réutilisation des données pour minimiser la bande passante mémoire hors-puce, et l'exploitation du parallélisme pipeline au sein et entre les unités de calcul. L'utilisation des blocs Xilinx Ultra RAM est mise en avant comme un facteur critique pour gérer efficacement les besoins en mémoire sur puce des cartes de caractéristiques intermédiaires.
2.2 Stratégie de Compilation & Précision
Des techniques de compilation avancées sont employées pour optimiser le graphe de flux de données de ResNet20 pour le FPGA cible. Une découverte significative est l'impact minimal sur la précision lors de la quantification du format 32 bits en virgule flottante vers des formats de plus basse précision adaptés à la logique FPGA. Cette mise à l'échelle de la précision est essentielle pour réduire la consommation de ressources (DSP, LUT) et augmenter la fréquence opérationnelle, contribuant directement à un débit plus élevé.
2.3 Modèle de Calcul Hétérogène
La plateforme emploie un modèle hétérogène où le FPGA agit comme un coprocesseur pour les tâches intensives d'inférence CNN. Ce modèle permet au CPU hôte de gérer les opérations de flux de contrôle et d'E/S tandis que le FPGA accélère les opérations tensorielles liées au calcul, conduisant à une division efficace du travail.
Métriques de Performance Clés
Débit : 21,12 GOP/s
Puissance : 5,21 W (sur puce)
Fréquence d'Images : 293,58 IPS
Précision : ~90 % sur CIFAR-10
3. Résultats Expérimentaux & Performances
3.1 Débit & Métriques de Puissance
L'accélérateur optimisé atteint un débit de 21,12 milliards d'opérations par seconde (GOP/s) tout en ne consommant que 5,21 W de puissance sur puce à une fréquence d'horloge de 100 MHz. Cette faible consommation d'énergie est une caractéristique de l'efficacité des FPGA par rapport aux GPU.
3.2 Précision & Fréquence d'Images
Malgré une optimisation agressive, le système maintient une haute précision d'environ 90 % sur l'ensemble de test CIFAR-10, démontrant l'efficacité de la stratégie de mise à l'échelle de la précision. Le système de bout en bout atteint un taux d'inférence en temps réel de 293,58 images par seconde (IPS) pour ResNet20.
3.3 Analyse Comparative
L'article affirme des "avantages évidents en termes d'efficacité énergétique" par rapport aux dispositifs standards et à d'autres implémentations de pointe. Cela suggère que la conception atteint un ratio performance-par-watt supérieur, une métrique critique pour le calcul en périphérie (edge) et les déploiements en centre de données.
4. Approfondissement Technique
4.1 Fondements Mathématiques
Le calcul central accéléré est l'opération de convolution, fondamentale pour les CNN. Pour une convolution 2D avec une carte de caractéristiques d'entrée $I$, un noyau $K$ et une sortie $O$, l'opération à la position $(i, j)$ est définie comme : $$O(i, j) = \sum_{m} \sum_{n} I(i+m, j+n) \cdot K(m, n) + b$$ où $b$ est le terme de biais. L'optimisation FPGA implique le déroulement spatial de ces boucles de sommation à travers des unités parallèles de multiplication-accumulation (MAC) et temporellement via des pipelines profonds pour maximiser l'utilisation du matériel. Le gain d'efficacité énergétique découle de la capacité du FPGA à implémenter ce flux de données personnalisé exact sans la surcharge d'une architecture de jeu d'instructions à usage général.
4.2 Cadre d'Analyse & Étude de Cas
Cadre : L'optimisation suit une boucle de co-conception structurée : 1) Analyse du Modèle (Profilage des couches de ResNet20), 2) Mappage Architectural (Affectation des couches aux modules matériels), 3) Exploration de la Précision (Quantification des poids/activations), 4) Planification de la Mémoire (Mappage vers Block RAM/Ultra RAM), et 5) Analyse des Compromis Performance-Puissance.
Étude de Cas - La Couche Goulot d'Étranglement : Considérons une couche convolutive avec de grandes cartes de caractéristiques. Une implémentation naïve serait limitée par la bande passante mémoire. L'approche de l'article analyserait le motif d'accès aux données de cette couche, utiliserait le compilateur pour planifier les opérations afin de maximiser la localité des données, et mapperait les tampons intermédiaires vers l'Ultra RAM à haute bande passante. Cela transforme le goulot d'étranglement de l'accès mémoire en calcul, qui peut être parallélisé efficacement sur la structure FPGA.
5. Analyse Critique & Perspective Industrielle
Idée Maîtresse : Cet article ne se contente pas de rendre un accélérateur FPGA rapide ; c'est un plan pour démanteler systématiquement les barrières traditionnelles à l'adoption des FPGA dans le HPC. La véritable percée est la synergie démontrée entre une chaîne d'outils IA de haut niveau (Tensil) et une optimisation matérielle de bas niveau, prouvant que le "fossé de la programmabilité" peut être comblé sans sacrifier l'efficacité brute qui rend les FPGA attractifs en premier lieu.
Flux Logique : L'argumentation progresse logiquement de l'identification du problème (le HPC a besoin d'efficacité, les FPGA sont difficiles à programmer) à la présentation d'une solution holistique. Elle passe des ajustements matériels (Ultra RAM) aux innovations de la chaîne d'outils (stratégies de compilation) et valide enfin l'approche avec des métriques d'application solides de bout en bout (IPS, précision). Cela reflète le changement de l'industrie de l'accélération de noyaux isolés vers la conception d'architectures spécifiques au domaine et complètes, comme on le voit dans des projets comme le TPU de Google.
Forces & Faiblesses : La force est indéniable dans les chiffres d'efficacité énergétique — 21 GOP/s à 5W est un argument convaincant pour le déploiement en périphérie. Cependant, l'analyse est myope. Utiliser ResNet20 sur CIFAR-10 est un problème jouet selon les standards modernes de l'IA. Où est le test de stress sur ResNet-50/101 avec ImageNet, ou un transformeur de vision ? L'article évite l'immense défi de mettre à l'échelle cette méthodologie d'optimisation à des modèles à milliards de paramètres, où la hiérarchie mémoire et le mouvement des données deviennent exponentiellement plus complexes. De plus, il s'appuie fortement sur des fonctionnalités spécifiques à Xilinx (Ultra RAM), soulevant des questions sur la portabilité et l'enfermement fournisseur — une préoccupation majeure pour l'infrastructure HPC à long terme.
Perspectives Actionnables : Pour les équipes produit, la conclusion est claire : cessez de considérer les FPGA comme du simple matériel. La stratégie gagnante est d'investir dans ou de s'associer avec des piles logicielles (comme Tensil AI, Xilinx Vitis AI ou Intel OpenVINO) qui élèvent le niveau d'abstraction. Le ROI principal viendra de la co-conception de l'algorithme et de la cible matérielle dès le premier jour, en particulier pour la vision embarquée et le traitement du signal. Pour les chercheurs, la prochaine frontière est l'automatisation de ce processus de co-conception pour des modèles plus grands et plus diversifiés, et l'exploration de représentations intermédiaires open-source et indépendantes du fournisseur (comme MLIR) pour briser la dépendance à la chaîne d'outils mise en évidence ici.
6. Applications Futures & Axes de Recherche
Les principes démontrés ont une large applicabilité au-delà de la classification d'images. Les orientations futures incluent :
- Calcul Scientifique : Accélérer les simulations physiques (par ex., analyse par éléments finis, dynamique moléculaire) où une précision numérique personnalisée et un flux de données spécifique peuvent offrir des avantages par rapport aux GPU.
- Modèles IA de Nouvelle Génération : Optimiser les transformeurs pour le TAL et la vision, en se concentrant sur le déploiement efficace des mécanismes d'attention.
- IA Hyper-Échelle en Périphérie : Déployer l'apprentissage fédéré ou des modèles multimodaux (audio-vision) sur des plateformes FPGA à faible puissance en périphérie du réseau.
- Automatisation de la Co-Conception Matériel-Logiciel : Recherche sur des outils pilotés par l'IA qui explorent automatiquement l'espace de conception (précision, parallélisme, mémoire) pour un modèle et un FPGA cible donnés, dépassant l'optimisation manuelle.
- Intégration avec les Mémoires Émergentes : Explorer des conceptions qui tirent parti de la HBM (High Bandwidth Memory) sur les FPGA modernes pour s'attaquer au "mur de la mémoire" pour les très grands modèles.
7. Références

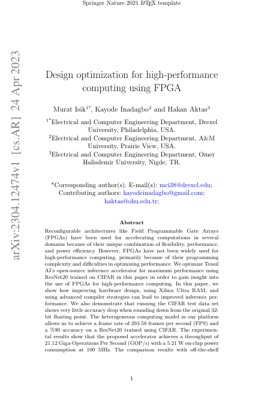

- Isik, M., Inadagbo, K., & Aktas, H. (2023). Design optimization for high-performance computing using FPGA. arXiv preprint arXiv:2304.12474.
- Jouppi, N. P., et al. (2017). In-datacenter performance analysis of a tensor processing unit. Proceedings of the 44th Annual International Symposium on Computer Architecture (ISCA).
- Zhu, J.-Y., Park, T., Isola, P., & Efros, A. A. (2017). Unpaired image-to-image translation using cycle-consistent adversarial networks. Proceedings of the IEEE International Conference on Computer Vision (ICCV). (Référence CycleGAN pour le contexte du traitement d'images).
- Xilinx, Inc. (2023). Vitis AI Development Environment. Récupéré de https://www.xilinx.com/products/design-tools/vitis/vitis-ai.html
- TensorFlow Lite for Microcontrollers. (2023). Google. Récupéré de https://www.tensorflow.org/lite/microcontrollers (Pour le contexte des frameworks d'IA en périphérie).
